Piec centralnego ogrzewania 5klasy kocioł co 13 kw

Piec centralnego ogrzewania Magma

Kotły zasypowe: model Uni

Moc pieca: 13 kw

Typ pieca: uniwersalny zasypowy

Rodzaj opału: drewno węgiel

Ekologiczny kocioł: cetryfikat ecodesign i 5 klasy

Tradycyjny piec zasypowy 13 kw idealnie nadaje się do ogrzewania domów o powierzchni do 160 m2. Nowoczesny piec przystosowany do spalania węgla kamiennego, węgla brunatnego, oraz drewna. Spełnia wszelkie normy ekologiczne, posiada certyfikat 5 klasy i ecodesign. Prosta konstrukcja pieca wykonana z atestowanej stali kotłowej 6 mm.

Zalety Pieca :

• Piec spełnia wszystkie ekologiczne normy i wymogi klasy 5 PN-EN 303–5:2012 ( posiada certyfikat ecodesign i 5 klasy )


• Piec wykonany z wysokiej jakości stali kotłowej 6 mm.



• drzwiczki pieca - trzystopniowa ochrona termiczna


• nowoczesne klamki w piecu - zwiększają szczelność kotła.


• duży ruszt


• nóżki regulujące, ułatwiają wypoziomowanie pieca


• miarkownik ciągu


• ekonomiczny


• kompaktowe wymiary kotła


•
  ceramiczne katalizatory zapewniają wysoką sprawność pieca


Budowa kotła:

1. gruba izolacja pieca


2. drzwiczki wyczystki


3. drzwiczki załadunkowe


4. regulowany szyber


5. płyta zsypowa kontrolująca ilość spalanego paliwa


6. ruszt żeliwny (wymienny)


7. drzwiczki popielnika


8. dodatkowy szyber popielnika


9. wymienny, skonfigurowany przez klienta czopuch


10. króciec zasilania


11. szyber regulujący ciąg kominowy


12. zawirowywacz powietrza oczyszczający spaliny


13. przepustnica skrótu spalin ułatwiająca rozpalanie kotła



14. dysza ceramiczna zwiększająca sprawność pieca



15. przepustnica powietrza wtórnego


16. króciec powrotu

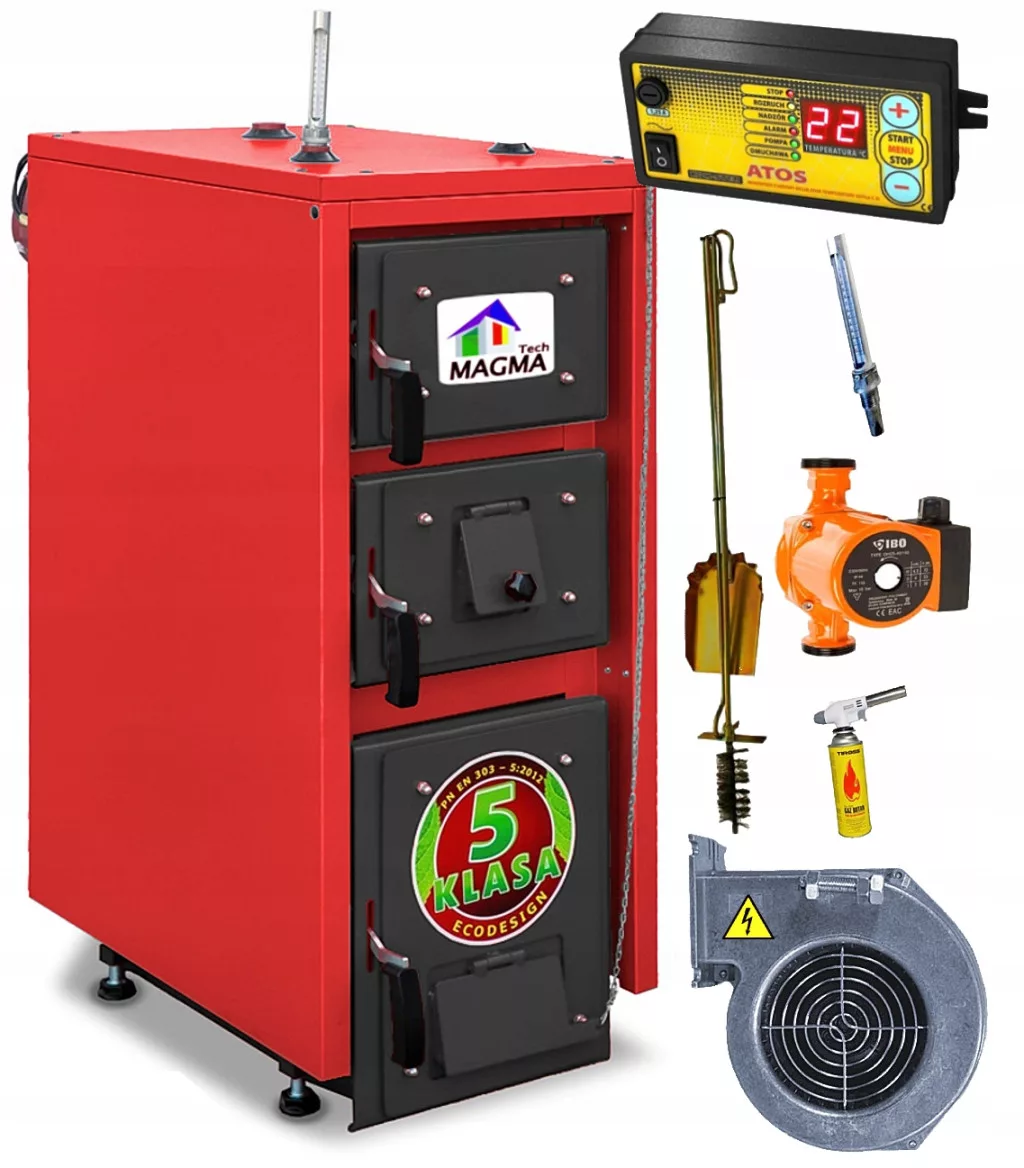

Kupując nasz piec otrzymujesz:

• Stalowy piec 13 kw na węgiel, drewno


• wbudowany termometr 1 szt.


•
  pompę 25/60/180


• miarkownik ciągu


• palnik gazowy


• szufladę na popiół


• zestaw czyszczący do pieca

dokumentację pieca

• certyfikat 5 klasy


• certyfikat ecodesign


• kartę produktu


• dtr instrukcja obsługi

Moc kotła grzewczego -

Powinna być dopasowana do zapotrzebowania na energie potrzebną do ogrzania budynku wyliczoną zgodnie obowiązującymi normami budowlanymi. Odpowiednia moc pieca przekłada się na mniejsze spalanie węgla i zwiększa żywotność kotła.

Sterownik + dmuchawa:

Sterownik ATOS  przeznaczony do sterowania:

• dmuchawą,


• pompą CO,


• pompą CWU


• wyjście z wtyczką na termostat pokojowy

Dmuchawa DM 120 w aluminiowej obudowie:

PARAMETRY TECHNICZNE

• Wydajność max: 320 m3/h



• Sprężanie max: 300 Pa



• Kondensator: 2,5 uF / 450 V



• Zasilanie: 230 V / 50 Hz



• Liczba prędkości: 1



• Rodzaj pracy: ciągły



• Klasa szczelności: IP44



• Głośność: 62 dBA



• Temperatura otoczenia: od -15 do 45 OC



• Prędkość obrotowa: 2390 obr./min



• Kołnierz wylotowy: 136 x 92 mm



• Otwór wylotowy: 76 x 51 mm


Konfiguracja pieca

Jedna skrecana nastawka umożliwiająca dopasowanie czopucha pieca, w każdej kotłowni.

Wymiary kotła zasypowego:

A Szerokość pieca 455 mm

B Wysokość pieca 1230 mm

C Głębokość pieca 650 mm

D Wysokość do środka czopucha 1020 mm

E Długość czopucha 320 mm

Średnica czopucha - 160 mm

Średnica króćca zasilania i powrotu - 1 1/2 cal

Średnica króćca spustowego - 3/4" cal

WYMIARY PALENISKA 13 kw :

głębokość paleniska 31 cm

szerokość paleniska 27 cm

wysokość paleniska 11 cm

masa kotła:

13 kw 254 kg

Użytkowanie Pieca

wymaga bezwzględnie podłączenia do zbiornika akumulacyjnego ( buforowego ) .

piec przeznaczony do wodnych instalacji centralnego ogrzewania systemu otwartego

Przy montażu pieca wymagany jest dwudrożny termostatyczny zawór schładzający.

dopuszczalna praca w układzie zamkniętym.
