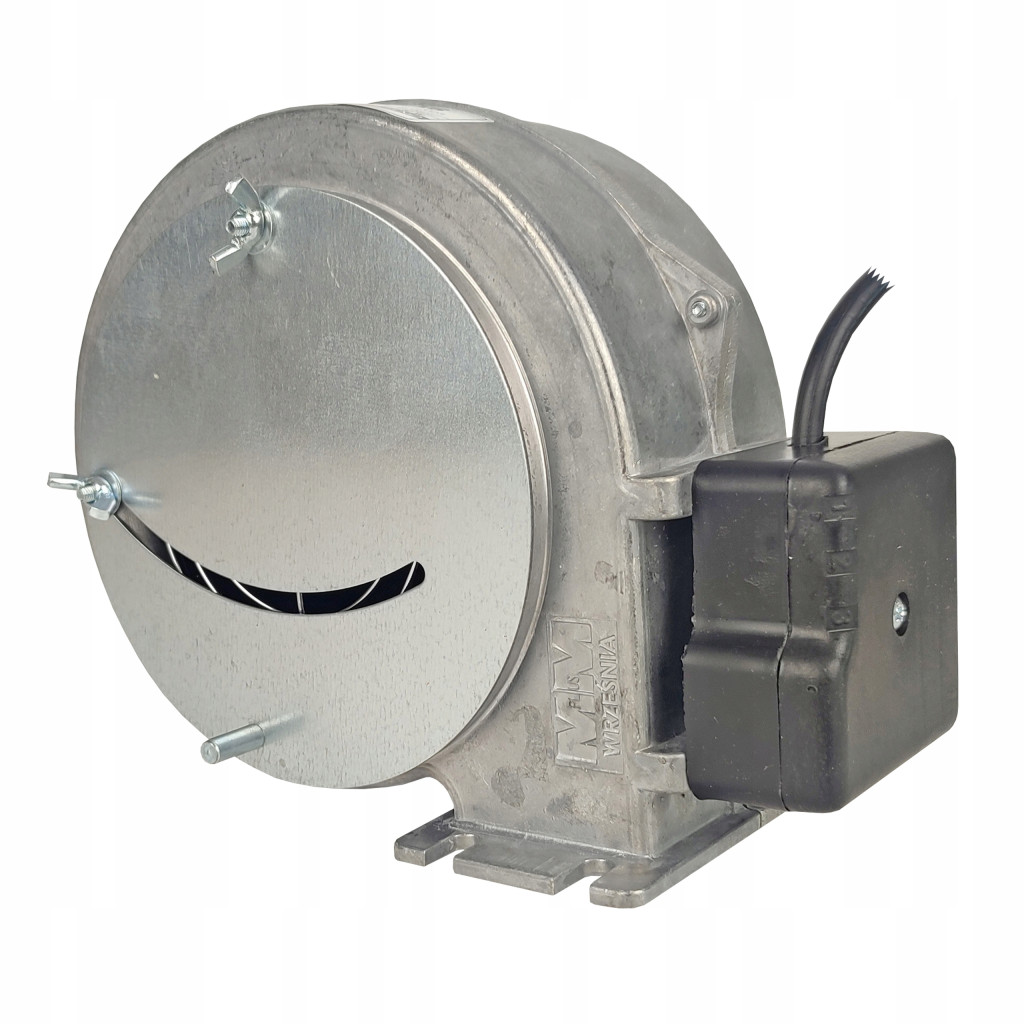

Dmuchawa WPA x6

Wentylator z MAŁYM KOŁNIERZEM stosowany najczęściej przy kotłach z podajnikiem

Przeznaczony do nadmuchu kotłów 15-35 kW.

ELEMENTY BUDOWY

Wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych.

• Wentylator może pracować w dowolnej pozycji


• Budowa - wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik z zewnętrznym wirnikiem.


•
  Metalowy wirnik, zamocowany bezpośrednio na wałku silnika.


• Dmuchawa wyposażona jest w przewód z wtyczką o dł. 2 m.



• Otwór wlotowy zabezpieczony jest siatką.


• Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania.

SPECYFIKACJA TECHNICZNA:

• Zasilanie - 230V 50Hz


• Typ silnika - CS2E/120-XX01-FT


• Spręż max - 300 Pa


• Wydatek max - 245 m3/h


• Prędkość obrotowa - 2250 obr/min


• Moc pobierana - 67 Wat


• Kondensator - 2 uF


• Praca przy temp. otoczenia - od -25*C do +40*C


• Waga - 2 kg

PRZEZNACZENIE

Wentylator przeznaczony jest do nadmuchu czystego powietrza do palenisk kotłów centralnego ogrzewania. Znajduje również zastosowanie w wentylacji ogólnej pomieszczeń oraz urządzeń technologicznych. Podstawowe zastosowanie - kotły węglowe 15 - 35 kW. W zależności od budowy kotła, sposobu wykonania przez poszczególnych producentów dmuchawy te mogą znaleźć także zastosowanie w kotłach większej mocy.

BUDOWA WENTYLATORA

Dmuchawa składa się z dwóch elementów obudowy aluminiowej. W obudowie zamontowany jest silnik z zewnętrznym wirnikiem wykonanym ze stali cynkowanej. Otwór wlotowy wentylatora przesłonięty jest siatką metalową zabezpieczając tym samym wirnik przed dostaniem się do niego elementów mogących go uszkodzić. Otwór wylotowy zakończony jest kołnierzem z otworami służącymi do zamontowania dmuchawy. Wszystkie połączenia elektryczne umieszczono w puszce przyłączeniowej wykonanej z materiału izolacyjnego. Silnik dmuchawy przystosowany jest do płynnej regulacji prędkości obrotów ustawianych poprzez parametry sterownika. Silnik nie jest tanim chińskim zamiennikiem.
