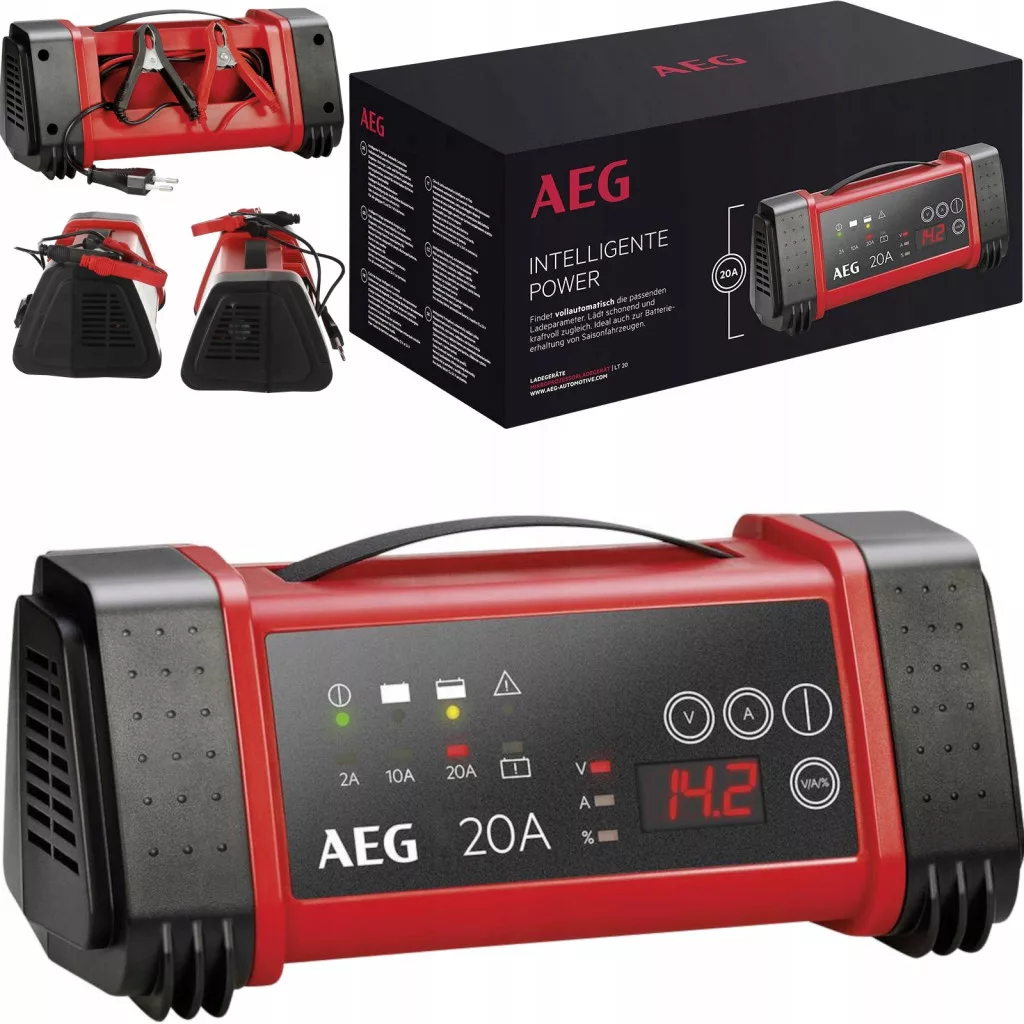

AEG LT20 12V 24V 20A

Prostownik mikroprocesorowy

Prostownik AEG LT20 został zaprojektowany do profesjonalnej obsługi akumulatorów 12V i 24V.

Prostownik nadaje się do ładowania akumulatorów: żelowych, EFB, AGM, kwasowo-ołowiowych, akumulatorów bezobsługowych i akumulatorów o niskim poziomie konserwacji, o pojemności do 200Ah.

Funkcja podtrzymywania napięcia.

Funkcja zasilania Power Supply.

W prostowniku AEG LT20, zastosowano liczne zabezpieczenia.

Ładowarka została wyposażona w mikroprocesor, który sam dostosowuje prąd ładowania w zależności od poziomu rozładowania akumulatora.

Wyświetlacz cyfrowy, pokazuje procentowe naładowanie akumulatora, napięcie i bieżący prąd ładowania.

Wbudowane wskaźniki LED, informujące o bieżącej pracy prostownika.

Automatyka mikroprocesorowa z 8-stopniową regulacją charakterystyki ładowania.

Zabezpieczenie przed odwrotnym połączeniem "+" / "-". Ładowarka została wyposażona także, w zabezpieczenie przeciążeniowe.

Prąd ładowania od 12 V/20 A do 24 V/10 A.

▶️Dane techniczne

Model: LT20

Napięcie wejściowe: 220-240V AC 50/60 Hz

Prąd ładowania: maks 20A

Napięcie wyjściowe: 12V DC / 24V DC

Napięcie ładowania (maks.): 14,7V / 29,4V

Prąd ładowania (maks.) +/- 10%: przy 12V: 2A/10A/20A przy 24V: 2A/10A

Zalecana pojemność akumulatora: 2-200 Ah

Temperatura otoczenia: od -20°C do +40°C

Rodzaje akumulatorów: Kwasowo-ołowiowe (WET, MF, AGM i GEL)

Klasa ochrony: II

▶️Mikroprocesor

Ładowarka do akumulatorów AEG LT20, została wyposażona w mikroprocesor, który sprawia, że prostownik w pełni automatycznie dostosowuje prąd ładowania, diagnozuje akumulator oraz pokazuje ewentualne awarie.

Po wybraniu typu ładowanego akumulatora: 12V lub 24V, prostownik automatycznie rozpoznaje pojemność akumulatora, jego stan. Na podstawie tych danych, mikroprocesor wylicza parametry ładowania - napięcie oraz prąd.

▶️Ładowanie podtrzymujące

Dzięki tej funkcji, akumulator może być podłączony na stałe do prostownika. Pełny stan naładowania jest zachowany.

Dodatkowo funkcja automatycznej kompensacji temperatury, mierzy temperaturę akumulatora i na tej podstawie reguluje fazy ładowania temperatury akumulatora poprzez podłączony kabel przyłączeniowy.

▶️Funkcja zasilania Power Supply

Podczas wymiany akumulatora lub prac wykonywanych na instalacji elektrycznej pojazdu, ładowarka dostarcza prąd do pojazdu, a dane nie mogą zostać utracone.

W tym celu należy:

1. Podłączyć ładowarkę do gniazda ładowania akumulatora.

2. Włożyć wtyczkę ładowarki do 230V gniazdka sieciowego.

3. Nacisnąć przycisk START/STOP przez 5 sekund.

Dioda LED świeci się. Na wyświetlaczu pojawi się napięcie 13,6V.

4. Wyciągnąć akumulator.

5. Umieścić nowy akumulator.

6. Nacisnąć przycisk START/STOP w celu wyłączenia funkcji zasilania.

7. Odłączyć wtyczkę z gniazdka sieciowego 230V.

8. Odłączyć ładowarkę od gniazda ładowania akumulatora.

▶️Diagnostyka i zabezpieczenia

Funkcja diagnostyki polega na automatycznym sprawdzeniu statusu i napięcia akumulatora.

Prostownik został wyposażony w następujące zabezpieczenia w celu zapobiegnięcia uszkodzeń ładowarki oraz akumulatora w pojeździe:

zwarcie (uszkodzony akumulator),

nieprawidłowe podłączenie (podłączenie z odwróconą polaryzacją),

przegrzanie,

prąd przeciążeniowy,

przeładowania.

▶️8-stopniowy proces ładowania

Krok 1: Badanie stanu

Ładowarka bada stan akumulatora i oblicza potrzebne parametry ładowania.

Krok 2: Odsiarczanie (ratowanie)

•
  Ładowarka może uratować większość zużytych akumulatorów o napięciach do minimum 1,5+/-0,5V.

• Dzięki układowi zabezpieczającemu prostownik nie rozpocznie ładowania, gdy napięcie spadnie poniżej 1,5+/-0,5V.

• W zakresie napięć od 1,5 +/- 0,5V do 10,5 +/- 0,5V ładowarka inicjuje proces impulsowy.

• Jeśli napięcie wzrośnie powyżej 10,5 +/- 0,5V, ładowarka przełącza się na poprzednio wybrany normalny tryb ładowania, który przeprowadzi ładowanie szybciej i pewniej.

Krok 3: Ładowanie wstępne

Akumulator jest ładowany łagodnie niewielkim prądem dla doprowadzenia go do stanu zdolnego do ładowania.

Krok 4: Łagodny start

Akumulator jest ładowany łagodnie niewielkim prądem.

Krok 5: Ładowanie główne

Akumulator jest ładowany maksymalnym prądem ładowania szybko i bezpiecznie.

Krok 6: Ładowanie absorpcyjne

Akumulator jest ładowany przy stałym końcowym napięciu ładowania, dopóki prąd nie przestanie płynąć.

Krok 7: ładowanie zawieszone

Po pełnym naładowaniu akumulatora proces ładowania zakończy się.

Krok 8: Podtrzymywanie

Prostownik nadzoruje napięcie akumulatora. Gdy tylko napięcie akumulatora spadnie poniżej 12,8V, ładowarka podaje impuls ładujący. W ten sposób akumulator jest utrzymywany na najwyższym możliwym poziomie naładowania.

▶️Prostownik można stosować do:

samochodów osobowych,

czterokołowców,

łodzi,

kosiarek,

skuterów,

motocykli,

skuterów śnieżnych,

skuterów wodnych.
