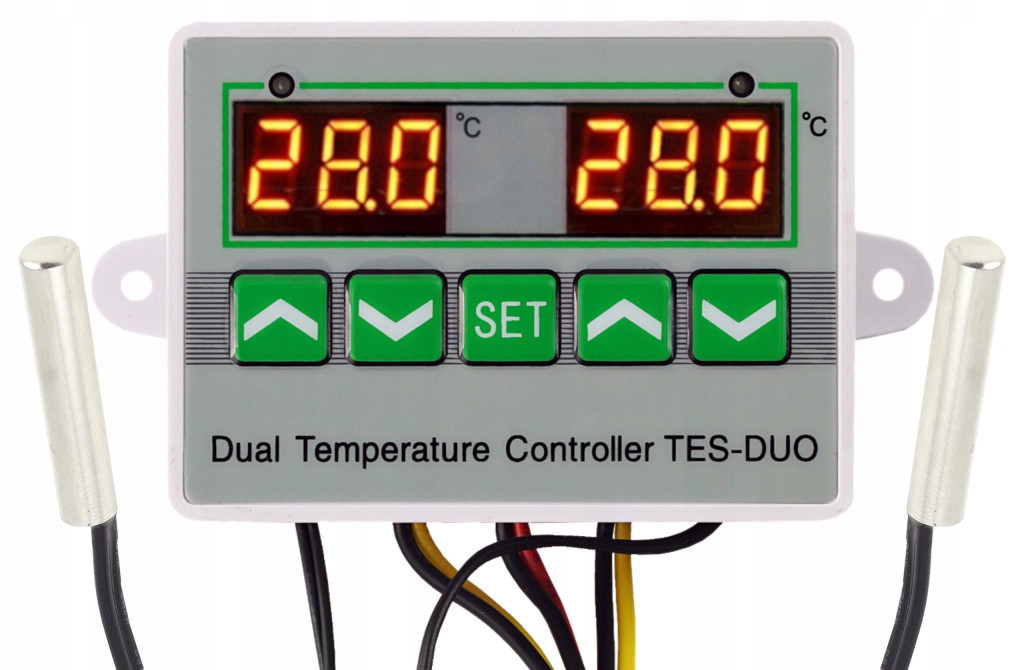

Podwójny regulator temperatury, termostat elektroniczny 230V.

Kod produktu: TES-DUO-230V

Termostat umożliwia sterowanie różnego rodzaju urządzeniami elektrycznymi takimi jak: pompy CO, pompy wody, popy cyrkulacyjne, kompresory, wentylatory, grzałki i wiele innych.

Moduł posiada możliwość grzania oraz chłodzenia

Każdy z regulatorów pracuje niezależnie i może kontrolować inna temperaturę w dwóch głównych trybach:

•
  Grzanie -  przekaźnik zostaje załączony gdy temperatura jest mniejsza od zadanej o wartość histerezy. W momencie gdy temperatura osiąga wartość zadaną przekaźnik zostaje wyłączony.


•
  Chłodzenie - przekaźnik zostaje załączony gdy temperatura wzrośnie powyżej ustawionej z uwzględnieniem histerezy. Wyłączenie przekaźnika nastąpi gdy temperatura spadnie do wartości zadanej.

Sterownik  wyposażony jest w programowalny ALARM

W skład zestawu wchodzi:

• Podwójny regulator temperatury,


• Sondy 2szt (NTC10K czujnik temperatury),


• Przewody do podłączenia,


• Instrukcja obsługi.

Dane techniczne:

• Wyświetlacze: 2x LED 3 cyfrowy,



• Kolor wyświetlacza: czerwony,


•
  Kolor LED sygnalizującej: zielony/czerwony (przekaźnik/alarm),


• Zasilanie: 230V AC,



• Pobór prądu: 30mA,



• Pomiar temperatury: -50°C - +100°C,



• Rozdzielczość pomiaru: 0,1°C (do 99,9°C),



• Częstotliwość odświeżania temperatury: 0,5s,



• Prąd styku/przekaźnika: 5A (1kW),



•
  Alarm: urządzenie posiada programowalny alarm przekroczenia dolnej lub górnej granicy temperatury. Sygnalizowany dźwiękiem (buzzerem) i migającą diodą,



•
  Diody LED: sygnalizują o załączeniu przekaźnika i uruchomionym alarmie,


•
  Wbudowana pamięć ustawień: gdy zaniknie zasilanie, nie trzeba na nowo programować urządzenia.

SONDY:

• Rodzaj czujnika: Czujnik temperatury: NTC10k - wodoodporny,



• Średnica sondy czujnika: 4 mm,



• Długość sondy czujnika: 20 mm,



• Długość przewodu z czujnikiem: 100 cm,



• Długość pozostałych przewodów: 20 cm,



• Temperatura pracy: 0°C - 50°C.


UWAGA!

Na pozostałych aukcjach dostępne są sondy NTC10K PROBE, o innych długościach przewodu:

• 2 metry,


• 3 metry,


• 5 metrów.

Wymiary urządzenia:

• Wysokość: 55 mm


• Rozstaw otworów mocujących: 88 mm,


• Szerokość: 76 mm


• Waga: 100 g.


• Głębokość: 31 mm

SCHEMAT PODŁĄCZENIA:

1. WYŚWIETLACZ LED - Termostat 1


2. WYŚWIETLACZ LED - Termostat 2


3. DIODA LED sygnalizująca


4. OTWORY MONTAŻOWE


5. PRZYCISK GÓRA DÓŁ (start/stop) dla termostatu 2


6. PRZYCISK GÓRA DÓŁ (start/stop) dla termostatu 1


7. PPRZYCISK FUNKCYJNY set

•
  A - SONDA 1


•
  A1- SONDA 2


•
  B,C - STYKI PRZEKAŹNIKA 1


•
  B1,C1 - STYKI PRZEKAŹNIKA 2


•
  D - ZASILANIE TERMOSTATU: 230V AC

USTAWIENIA, ZASADY REGULACJI TERMOSTATU:

Termostat 2 (przyciski "góra" i "dół" pod prawym wyświetlaczem) programuje się tak samo, jak termostat 1 (przyciski "góra" i "dół" pod lewym wyświetlaczem).

Ustawianie temperatury termostatu 1:

• Naciśnij SET jeden raz, a następnie za pomocą przycisków "góra" i "dół" ustaw temperaturę (przytrzymanie przycisku przyspiesza zmianę temperatury).

Ustawianie temperatury termostatu 2:

• Naciśnij SET dwa razy, a następnie za pomocą przycisków "góra" i "dół" ustaw temperaturę (przytrzymanie przycisku przyspiesza zmianę temperatury).

MENU termostatu 1:

• Naciśnij SET jeden raz, a następnie przytrzymaj SET przez 2 sekundy aby wejść do MENU termostatu 1.

MENU termostatu 2:

• Naciśnij SET dwa razy, a następnie przytrzymaj SET przez 2 sekundy aby wejść do MENU termostatu 2.

Używając przycisków "góra" i "dół", wybierz jedną z kilku funkcji dostępnych w MENU.

Zawartość MENU:

•
  HC - „H”- Grzanie, "C"- Chłodzenie,


•
  D - histereza (różnica °C między ustawioną temperaturą a temperaturą załączenia regulatora, 1-30°C),


•
  LS - alarm niskiej temperatury (od -50°C do +109°C). Alarm sygnalizowany: dźwiękiem oraz migającą czerwoną LED i wyświetlaczem "-L-".


•
  HS - alarm wysokiej temperatury (od -49°C do +110°C). Alarm sygnalizowany: dźwiękiem oraz migającą czerwoną LED i wyświetlaczem "-H-",


•
  CA - korekta (kalibracja) wskazań temperatury (od - 10°C do 10°C),


•
  PT - opóźnienie załączenia przekaźnika (0-10min).
